Guide du contenu :Apprenez les conseils essentiels de conception d'usinage CNC, y compris la sélection des matériaux, les principes de DFM, l'optimisation des tolérances et les meilleures pratiques de CAO. Ce guide complet aide les ingénieurs à créer des pièces usinées rentables et de haute qualité grâce à des techniques de conception appropriées.
1. Comprendre les bases deusinage CNC
Avant de plonger dans la conception, il est essentiel de comprendre les fondamentaux de l'usinage CNC. L'usinage CNC (Computer Numerical Control) est un processus de fabrication soustractif où le matériau est retiré d'un bloc solide à l'aide d'outils de coupe rotatifs pour créer la forme souhaitée. Les processus d'usinage CNC courants comprennent le fraisage, le tournage et le forage, chacun avec ses propres forces et limites.
2. Choisissez le bon matériau pour votre projet
Le choix des matériaux peut avoir un impact significatif sur l'usinabilité, le coût et les performances d'une pièce. Considérez les facteurs suivants:
Propriétés mécaniques :La résistance, la dureté, la résistance à l'usure et la conductivité thermique sont cruciales en fonction de l'application de la pièce.
Machinabilité :Certains matériaux, comme l'aluminium et le laiton, sont plus faciles à usiner que d'autres, tels que l'acier inoxydable ou le titane, ce qui peut augmenter le temps d'usinage et l'usure de l'outil.
Coût :Les coûts matériels peuvent varier considérablement, donc équilibrez les exigences de performance avec les contraintes budgétaires.
métaux :Aluminium, laiton, acier inoxydable, titane et alliages d'acier.
Plastiques :ABS, polycarbonate, PEEK et nylon.

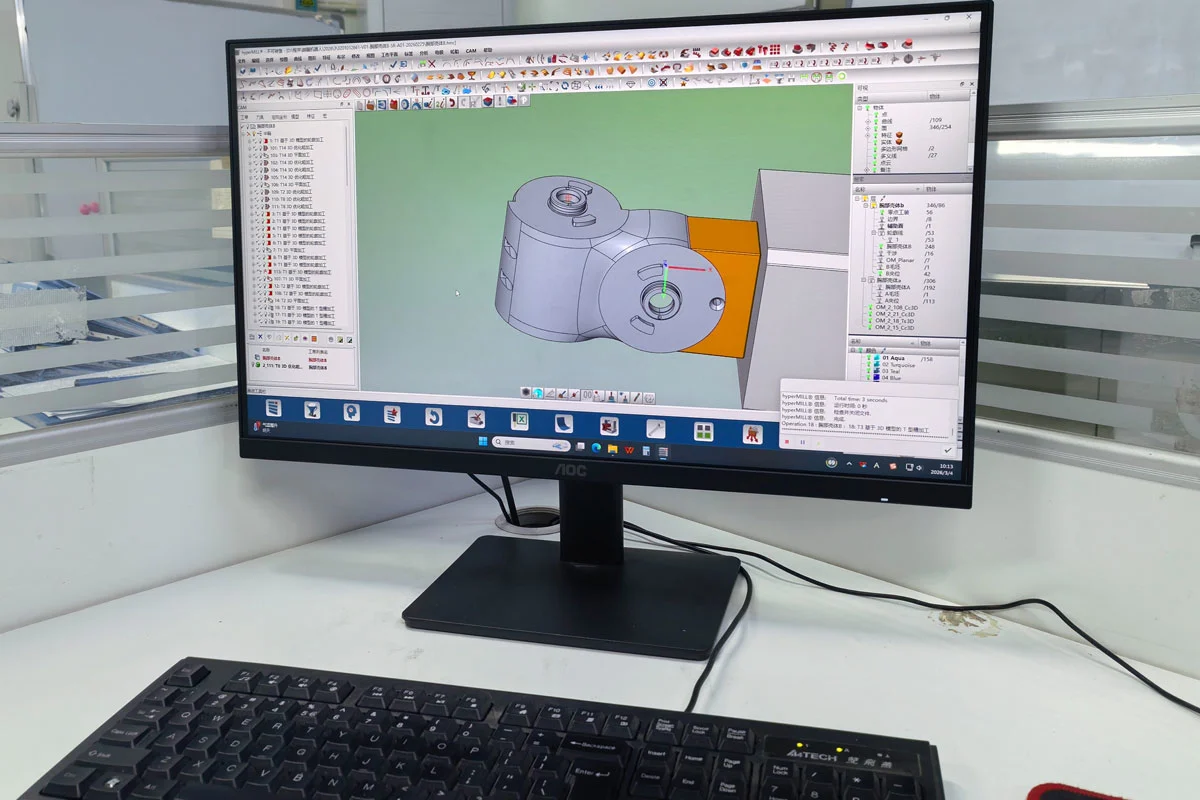

3. Principes de conception pour la fabricabilité (DFM)
La conception pour la fabricabilité (DFM) implique de créer des pièces qui sont faciles et rentables à produire. Les principaux principes DFM pour l'usinage CNC comprennent:
Simplifier la géométrie:Les géométries complexes peuvent augmenter le temps et les coûts d'usinage. Simplifiez les conceptions dans la mesure du possible sans compromettre la fonctionnalité.
Évitez les coins intérieurs aigus:Les outils CNC sont cylindriques, ce qui rend impossible de créer des coins internes pointus. Utilisez plutôt des rayons, avec un rayon minimum de 1/3 de la profondeur de la cavité.
Minimiser les cavités profondes:Les cavités profondes nécessitent de longs outils, qui peuvent dévier et réduire la précision. Si des cavités profondes sont nécessaires, envisagez d'utiliser un rayon plus grand pour réduire le rapport profondeur-largeur.
Caractéristiques normalisées:Utilisez des tailles de trous standard, des types de filetages et d'autres caractéristiques pour réduire le besoin d'outils personnalisés.
4. Optimisation des tolérances et de la finition de surface
Les tolérances et la finition de surface sont essentielles pour la fonctionnalité et l'esthétique des pièces. Toutefois, des tolérances plus strictes et plus finesfinitions de surfacepeut augmenter le temps d'usinage et le coût. Considérez ce qui suit:
Tolérances :Spécifier les tolérances uniquement si nécessaire. Les tolérances standard (p. ex. ± 0,1 mm) sont généralement suffisantes pour la plupart des applications.
Traitement de surface:Spécifier les exigences de finition de surface en fonction de la fonction de la pièce. Par example, une surface d'accouplement peut nécessiter une finition plus fine qu'une surface non critique.
5. Stratégies d'orientation des pièces
L'orientation de la pièce pendant l'usinage affecte le nombre de configurations nécessaires, l'accessibilité de l'outil et l'efficacité globale de l'usinage. Considérez ce qui suit:
Minimiser les configurations :Concevez des pièces qui peuvent être usinées dans le moins de réglages possible pour réduire le temps et les coûts de production.
Accessibilité des outils :Assurez-vous que toutes les caractéristiques soient accessibles aux outils de coupe. Évitez de concevoir des éléments difficiles d'accès, tels que des poches profondes ou des contre-dépouilles.
Maintenance des pièces :Réfléchissez à la manière dont la pièce sera maintenue pendant l'usinage. Intégrez des éléments de conception tels que des surfaces planes ou des trous de montage pour faciliter un serrage sécurisé.
6. Utilisation efficace du logiciel CAD
Le logiciel de conception assistée par ordinateur (CAD) est un outil indispensable pour la conceptionPièces usinées CNCUtilisez un logiciel CAD pour :
Créer des dessins détaillés :Inclure toutes les dimensions nécessaires, les tolérances et les exigences de finition de surface.
Simuler l'usinage:Certains logiciels CAO vous permettent de simuler le processus d'usinage, vous aidant à identifier les problèmes potentiels avant la production.
Fichiers d'exportation :Exportez votre conception dans un format compatible avec les machines CNC, telles que STEP ou IGES.
7. Collaboration avec les machinistes
La collaboration avec votre machiniste est la clé de la conception réussie de pièces. Les machinistes ont une connaissance précieuse de ce qui fonctionne bien dans la pratique et peuvent proposer des suggestions pour optimiser votre conception pour la fabricabilité. Partagez votre conception dès le début du processus et soyez ouverts aux commentaires.
8. Prototype et itération
Avant de vous engager dans la production à grande échelle, envisagez de prototyper votre pièce. Le prototypage vous permet de tester la conception, d'identifier les problèmes et de faire les ajustements nécessaires. La conception et les tests itératifs peuvent économiser du temps et de l'argent à long terme.
Conclusion: Les clés de la conception d'usinage CNC réussie
La conception de pièces pour l'usinage CNC nécessite un équilibre entre fonctionnalité, fabricabilité et coût. En comprenant les bases de l'usinage CNC, en choisissant le bon matériau, en appliquant les principes DFM et en collaborant avec votre machiniste, vous pouvez créer des pièces qui sont non seulement de haute qualité mais aussi rentables à produire. Rappelez-vous que la clé du succès de l'usinage CNC réside dans la conception réfléchie et l'amélioration continue.
