Usinage CNC du métal

L'usinage CNC des métaux est un processus de fabrication soustractif contrôlé par ordinateur qui utilise des outils de coupe rotatifs, des opérations de tournage ou une décharge électrique pour enlever le matériel des pièces de travail métalliques, produisant des composants de précision à partir d'une large gamme de matériaux métalliques. Il couvre tous les métaux d'ingénierie courants: aluminium, acier, acier inoxydable, titane, laiton, cuivre, bronze, magnésium, tungstène, Inconel et autres alliages spéciaux. Le processus comprend le fraisage CNC (création de surfaces plates, de fentes, de poches et de contours 3D complexes), le tournage CNC (production de pièces cylindriques telles que des arbres et des douilles), le forage, le forage, le broyage et l'EDM. L'usinage CNC des métaux est spécifié lorsque les composants nécessitent une résistance élevée, une durabilité, une résistance à la température ou des propriétés mécaniques spécifiques que les plastiques et les composites ne peuvent pas fournir.

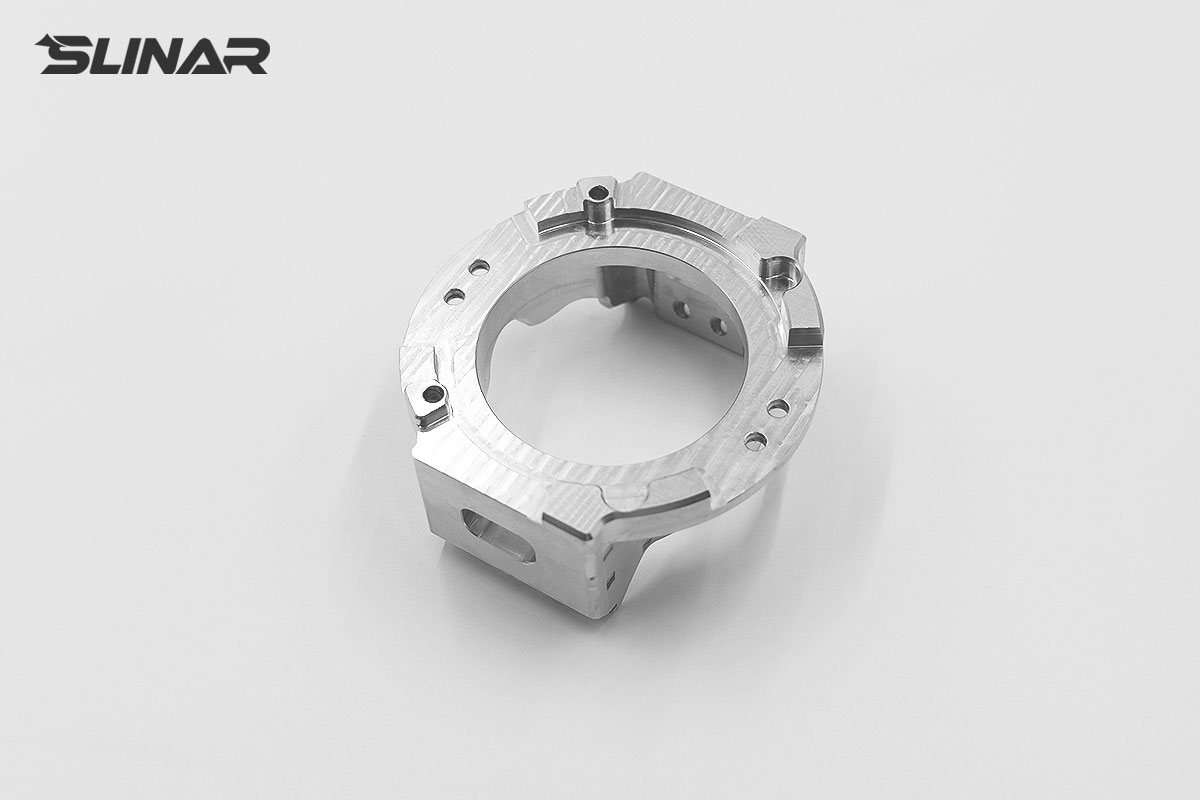

L'aluminium est le métal le plus couramment usiné en raison de son excellente usinabilité (70-90% nominale), son poids léger, sa bonne résistance à la corrosion et son rapport coût-efficacité. 6061-T6 est le grade le plus polyvalent pour l'ingénierie générale. L'acier suit de près: les aciers au carbone comme 1018 et 12L14 sont hautement usinables et économiques, tandis que les aciers alliés comme 4140 et 4340 offrent une haute résistance pour les applications exigeantes. L'acier inoxydable est spécifié pour les applications résistantes à la corrosion; 303 offre la meilleure usinabilité (78%), 304 est le plus polyvalent et 316 offre une résistance maximale à la corrosion pour les environnements marins et chimiques. Le titane est usiné pour son rapport résistance-poids exceptionnel et sa biocompatibilité, mais nécessite un outillage spécialisé. Le laiton (C36000) est le matériau de référence avec une usinabilité 100%, idéal pour les raccords, les vannes et les composants électriques. Inconel est usiné pour des applications à haute température et résistantes à la corrosion, mais est l'un des matériaux les plus difficiles à usiner. Le cuivre est spécifié pour la conductivité thermique et électrique. Le choix dépend de l'application: poids, résistance, résistance à la corrosion, propriétés thermiques ou électriques et coût.

Différents métaux et procédés atteignent des capacités de tolérance différentes. Le fraisage et le tournage CNC standard tiennent généralement ±0,02 mm à ±0,05 mm. Le travail de précision maintient ± 0,01 mm sur la plupart des métaux avec le contrôle de la machine et l'outillage appropriés. Le travail de haute précision atteint ±0,005mm sur demande pour les caractéristiques critiques. Les opérations de broyage atteignent ±0,002mm sur l'acier durci et d'autres métaux. L'aluminium et le laiton sont les plus faciles à maintenir avec des tolérances serrées en raison de leur excellente usinabilité et de leur stabilité dimensionnelle. L'acier inoxydable et le titane maintiennent des tolérances serrées mais nécessitent des configurations plus rigides et une gestion thermique prudente. Inconel et tungstène sont les plus difficiles - les tolérances sont généralement maintenues à ± 0,02-0,05 mm standard, avec des tolérances plus étroites nécessitant des approches spécialisées. La concentricité à 0,01 mm TIR est standard pour les pièces tournées. Arrondissement à l'intérieur de 0,005mm est réalisable. Les finitions de surface vont de Ra 1,6-3,2μm comme usiné à Ra 0,2-0,8μm ground, avec Ra 0,4μm réalisable sur des surfaces tournées ou polies de précision.

La sélection des métaux a un impact direct sur le coût d'usinage par le prix du matériau, la vitesse de coupe, l'usure de l'outil et le temps de cycle. Machines en aluminium les plus rapides - vitesses de coupe élevées (300-800 m/min), longue durée d'outillage et courts temps de cycle. C'est le métal le plus rentable pour la plupart des applications. Laiton avec machines 100% usinables à hautes vitesses avec une excellente finition de surface et une usure minimale des outils, ce qui le rend très rentable pour des pièces complexes. Machines en acier au carbone (1018, 12L14) bien à des vitesses modérées; 12L14 est à coupe libre et idéal pour les pièces de machines à vis à grand volume. L'acier inoxydable nécessite des vitesses plus lentes (40-60 m/min pour 304, 60-80 m/min pour 303) et des changements d'outils plus fréquents - le coût est plus élevé que l'aluminium ou l'acier au carbone. Le titane nécessite des vitesses de surface très basses (30-60 m / min), des outils spécialisés et du liquide de refroidissement à haute pression - le coût du matériau est de 5 à 10 fois celui de l'aluminium et les temps de cycle sont considérablement plus longs. Inconel est le plus cher pour l'usinage - les vitesses lentes (20-40 m / min), l'usure extrême de l'outil et les longs temps de cycle ne le rendent adapté que pour les applications où sa résistance à la haute température et à la corrosion justifient le coût.

Les pièces métalliques acceptent une large gamme de finitions de surface pour améliorer la résistance à la corrosion, la protection contre l'usure, l'esthétique et les propriétés électriques. As-machined fournit une surface fonctionnelle avec des marques d'outil visibles, typiquement Ra 1,6-3,2 μm. L'anodisation pour l'aluminium comprend des options de couleur claire, noire, dure (type III) et dure - l'anodisation dure offre une résistance à l'usure pour les surfaces de contact mobiles. Les options de placage comprennent le zinc pour la protection contre la corrosion en acier de base, le nickel sans électrode pour une dureté uniforme et une résistance à la corrosion, le chrome dur pour les arbres et les surfaces de roulement résistantes à l'usure et l'étain, l'argent ou l'or pour la conductivité électrique et la soudabilité. La passivation pour l'acier inoxydable et le titane élimine le fer libre et rétablit la résistance à la corrosion. L'électropolissage pour l'acier inoxydable et le cuivre élimine le matériau de surface pour améliorer la finition et la résistance à la corrosion. Le revêtement en poudre fournit une finition polymère durable dans toutes les couleurs RAL avec une excellente protection contre la corrosion pour les applications extérieures. Les finitions mécaniques comprennent le broyage pour les surfaces de roulement de précision (Ra 0,2-0,8μm), le polissage pour les surfaces décoratives ou fonctionnelles à haute brillantesse, le sablage de perles pour une texture mate uniforme et le brossage pour les motifs de grains directionnels. Le traitement thermique est souvent appliqué avant ou après l'usinage - recuit pour soulager les contraintes, trempage et température pour une dureté accrue, durcissement du boîtier pour une surface durcie avec un noyau dur et nitruration pour un durcissement de surface avec une distorsion minimale.

Inconel est le métal le plus difficile à usiner en raison du durcissement de travail extrême (dureté de surface augmente jusqu'à 50% pendant la coupe), forces de coupe élevées (3-4 fois plus élevées que l'acier), faible conductivité thermique concentrant la chaleur au bord de coupe, haute réactivité chimique provoquant le bord accumulé et la nature abrasive des précipités de carbure. Il nécessite des vitesses de surface basses (20-40 m/min), un engagement radial lourd, un liquide de refroidissement à haute pression (70 bar) et des stratégies avancées de trajet d'outil. Le titane est également difficile avec une faible conductivité thermique (1/7 de celle de l'acier inoxydable), une grande réactivité chimique, un faible module d'élasticité (la moitié de celle de l'acier) provoquant une déviation et un durcissement de travail. Il nécessite du carbure à micro-grains avec des revêtements AlTiN, du liquide de refroidissement à haute pression avec livraison à travers l'outil et des trajets d'outillage de fraisage dynamiques. Le tungstène est extrêmement dur, dense et abrasif - il nécessite des outils en carbure ou en diamant, des angles négatifs de rake, des vitesses basses et des configurations rigides. L'acier inoxydable est modérément difficile en raison du durcissement de travail et de la formation de puces gommeuses - il nécessite des outils pointus, une action de coupe constante et des liquides de refroidissement appropriés. Le cuivre pur est doux et gommeux, ce qui provoque des bords accumulés et une mauvaise formation de puces - il nécessite des outils polis pointus et du liquide de refroidissement à haute pression. Dans tous les cas, le principe est le suivant: < < couper, ne frottez pas" — les coupes légères et le frottement génèrent de la chaleur et le durcissement de travail.

L'usinage CNC des métaux utilise une gamme d'équipements configurés pour des opérations et des matériaux spécifiques. Les centres de fraisage CNC manipulent des pièces jusqu'à 2 000 mm x 800 mm x 600 mm avec des configurations 3, 4 et 5 axes. Le fraisage à 3 axes est le plus courant et rentable pour les pièces à faces plates et poches simples. 4 axes ajoute un axe rotatif pour les caractéristiques cylindriques et les surfaces anglées. Les 5 axes permettent des surfaces complexes en forme libre, des cavités profondes et des caractéristiques multi-faces dans une seule configuration, essentielles pour les composants structurels aérospatiaux, les roues et les implants médicaux. Centres de tournage CNC avec diamètres de poignée d'outillage en direct jusqu'à 600 mm et longueurs jusqu'à 1500 mm - l'outillage en direct permet de fraiser des trous transversaux, des plans et des fentes dans la même configuration. Poignées de tournage de type suisse de diamètres allant jusqu'à 32 mm pour des pièces longues et minces avec des rapports longueur/diamètre élevés. Équipement EDM (fil et évier) machines durcis matériaux et caractéristiques internes que la coupe conventionnelle ne peut pas accéder. Les équipements de rectification (superficiels et cylindriques) obtiennent des finitions de précision et des tolérances serrées sur les pièces durcies. Les vitesses des broches sur les centres de fraisage varient de 10 000 à 24 000 tr/min. Les systèmes de refroidissement à haute pression (jusqu'à 70 bar) avec livraison à travers l'outil sont essentiels pour les matériaux difficiles à usiner comme l'Inconel et le titane.

L'usinage CNC des métaux est l'épine dorsale de la fabrication de précision dans de multiples industries. L'industrie aérospatiale nécessite des composants structurels en aluminium et en titane, des pièces à haute température Inconel, des raccords en acier inoxydable et en titane et des composants moteurs avec traçabilité complète et certification AS9100D. L'industrie automobile a besoin de composants de moteur, de transmission et de suspension, de pièces légères en aluminium et en magnésium, de composants en acier et en titane à haute résistance et de boîtiers de batterie pour véhicules électriques conformes à la norme IATF 16949. L'industrie médicale utilise des implants en titane, en acier inoxydable et en laiton, des composants d'instruments chirurgicaux, des boîtiers d'équipements de diagnostic et des composants d'essais orthopédiques conformes à la norme ISO 13485. L'industrie électronique a besoin de dissipateurs en aluminium et en cuivre, de connecteurs électriques en laiton et en cuivre, de boîtiers et de boîtiers en métal et de contacts en cuivre beryllium. Le secteur des équipements industriels nécessite des pièces de pompe en acier et en acier inoxydable, des roulements et des douilles en bronze, des engrenages en métal et des composants d'entraînement, ainsi que des plaques de fixation et des pièces de machines. L'industrie pétrolière et gazière utilise des corps de vanne en Inconel et en acier inoxydable, des composants de tête de puits et des composants d'outils de puits. L'industrie de la défense exige des composants métalliques à haute résistance conformes à l'ITAR.

Sélectionnez en fonction de vos exigences de demande. Pour les applications structurelles générales où le poids n'est pas critique et le coût est important, l'acier au carbone (1018, 1045) ou l'aluminium (6061-T6) sont les choix les plus économiques. Pour les applications structurelles légères avec une bonne résistance à la corrosion, l'aluminium (6061-T6 ou 7075-T6) est préféré. Pour les applications à haute résistance et à haute tension nécessitant une résistance à l'usure, l'acier allié (4130, 4140, 4340) ou l'acier à outils (A2, D2) devrait être envisagé. Pour les applications résistantes à la corrosion dans les environnements médicaux, alimentaires ou marins, l'acier inoxydable (303 pour l'usinabilité, 304 pour la polyvalence, 316 pour la résistance maximale à la corrosion) est approprié. Pour un rapport résistance-poids maximum avec biocompatibilité (implants aérospatiaux et médicaux), le titane (Grade 5) est le choix. Pour les applications à haute température (jusqu'à 980°C) et résistantes à la corrosion où d'autres matériaux échouent, Inconel (718, 625) est spécifié malgré son coût et sa difficulté d'usinage. Pour les applications nécessitant une conductivité thermique ou électrique, on utilise du cuivre (C11000 pour la conductivité, C10100 pour la pureté maximale). Pour les applications à haute densité telles que le blindage radiologique et les contre-poids, les alliages de métaux lourds de tungstène (90-97% W) sont préférés. Pour la résistance à l'usure des roulements et des douilles, le bronze (C93200 pour les roulements, C95400 pour les applications à haute résistance) est choisi. Pour une réduction maximale du poids avec une bonne usinabilité, le magnésium (AZ31B) est utilisé mais nécessite une manipulation prudente.

Toutes les pièces CNC en métal sont fournies avec une documentation de qualité complète pour assurer la traçabilité et la conformité. La documentation standard comprend des rapports d'essai des matériaux (MTR) attestant la composition chimique et les propriétés mécaniques conformément aux normes ASTM, AMS ou EN applicables avec traçabilité totale du lot thermique. Les rapports d'inspection dimensionnelle comprennent la vérification CMM de toutes les dimensions critiques avec analyse d'écart. Les certificats de conformité confirment que les pièces répondent à toutes les exigences spécifiées. Pour les travaux aérospatiaux, les rapports d'inspection au premier article (FAI) conformes à l'AS9102 sont fournis avec des dessins en ballon et des données de mesure détaillées. Pour les travaux automobiles, la documentation PPAP (Production Part Approval Process) est fournie, y compris des diagrammes de flux de processus, des plans de contrôle et des études de capacité (Cpk). Des documents supplémentaires tels que les résultats des essais mécaniques, les mesures de rugosité de surface et les rapports d'essais non destructifs peuvent être fournis sur demande. Toute la documentation est fournie en anglais avec livraison numérique.
